Cubículo compacto em SF6 Série "System 6" - 36kV

Características
Elétricas:

» Tensão nominal: 36 kV

» Tensão de impulso
atmosférico: 170 kV

» Corrente nominal: até 630 A

» Capacidade de interrupção: 16 kA

» Frequência nominal: 60 Hz

» Arco interno: 16 kA - 1s

» Grau de proteção: 30 IP

Descrição:

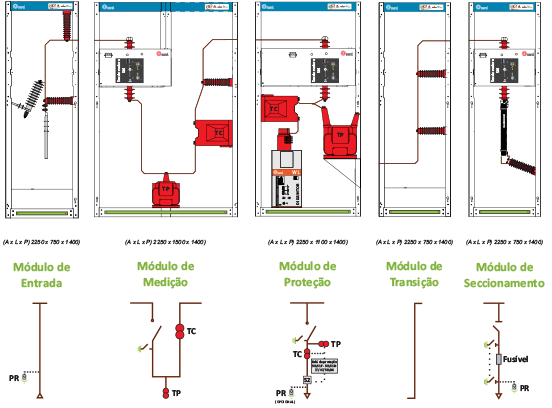

Constituídos por módulos padronizados e compactos do tipo metal enclosed a prova de arco interno (LSC2A-PI), equipados com chaves de abertura em carga isoladas em SF6 e disjuntores a vácuo. A modulação dos compartimentos permite realizar configurações complexas.


Cada módulo é equipado com mecanismos de intertravamento (Bloqueio Kirk) e diagramas sinópticos, que asseguram a máxima confiabilidade e segurança na manutenção e operação dos cubículos. A execução a prova de arco interno permite a aplicação destes cubículos mesmo em condições extremas.


Desenvolvidos para aplicação em sistemas de distribuição secundária em média tensão. Também podem ser aplicados para proteção e alimentação de linhas elétricas, em subestações de transformação, plantas de cogeração bem como plantas fotovoltaicas, etc.

» Conheça nosso cubículo

press to zoom

press to zoom
1/1

Para ampliar clique nas imagens
